Отечественный 3D стенд для измерения и регулировки углов установки колес автомобиля!!! Уже в продаже!!! Стоимость от 428 000 рублей!!!

30 января 2010



Компания "ТЕХНОКАР" разработала и выпустила на рынок первый ОТЕЧЕСТВЕННЫЙ стенд для регулировки углов установки колес на основе 3D технологии!!!

До этого времени ни одна из российских компаний не выпускала ни чего подобного. Хотя импортные стенды на основе 3D технологии появились достаточно давно.



И вот, наконец таки и наши выпустили 3D стенд.

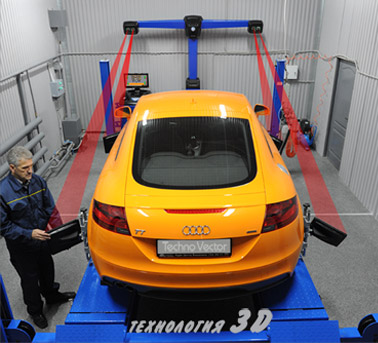

Стенды содержат систему технического зрения, состоящую из 4 видеокамер расположенных в специальном корпусе, установленном перед автомобилем, а так же плоских мишеней с градиентным рисунком. Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP. Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве. Использование технологий трехмерного моделирование (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.



Прибор обеспечивает измерение следующих основных параметров:

для передней и задней оси:

• суммарный и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес;
• углы симметрии осей.

  для передней оси (управляемые колеса):

• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.

Стенд Техно Вектор 7 состоит из следующих элементов:

 1.  Компьютерная стойка

• удобная мобильная стойка управления;

• 22 дюймовый  LCD широкоформатный монитор;

• полноразмерная клавиатура;

• современный компьютер с четырех ядерным процессором Intel Core 2 Quad и мощной видеокартой обрабатывает изображения с камер и выводит результаты измерения на экран;
• программное обеспечение Техно Вектор с трехмерной анимацией;
• крепления для вывешивания мишеней на стойку управления.

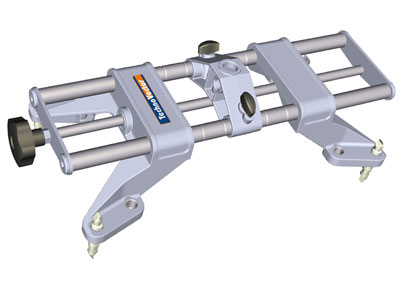

 2. Самоцентрирующиеся захваты колес

Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).

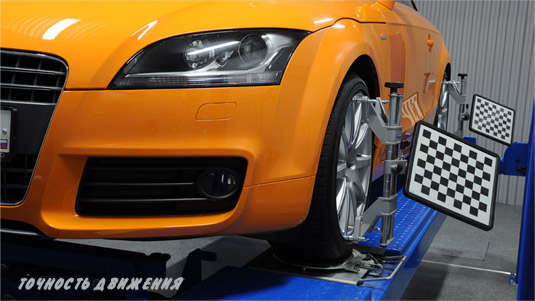

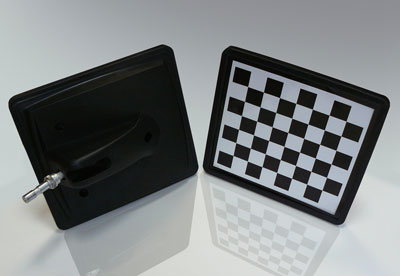

 3. Колесные мишени

Компактные, легкие и прочные мишени, изготовленные по российской технологии.

• по одной на каждое колесо;
• удобны в обращении;
• никаких электронных компонентов;

• не нуждаются в калибровке;
• изготовлены из легких и крепких материалов.

 4. Система машинного зрения

Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать конфигурацию стенда сход-развал под конкретный автосервис.  Различаются варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, для сквозного проезда или нет. Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

  5. Программное обеспечение Вектор 3D

В качеств операционной системы используется лицензионная Microsoft Windows. Трехмерный интерфейс программы позволяет в режиме реального времени видеть положение и углы установки колес автомобиля на экране.
Программно-математическое обеспечение "Техно Вектор 3D" является мощным и современным средством контроля и управления процессом измерения и регулировки.

• непрерывная обработка информации от датчиков и отображение измеренных параметров на экране;
• цветные индикаторы  облегчают работу на  расстоянии от монитора;
• автоматическая оценка  измеряемых параметров на соответствие нормативам;
• база данных на более чем 40 000 автомобилей;
• программное обеспечение стенда поддерживает ASA Network (коммуникационный стандарт для СТО и дилерских центров); позволяет централизованно принимать заказы и отправлять результаты измерений в пункты приема автомобилей;
• в состав ПО входят обучающие материалы с подробным описанием  процесса регулировки, работы программы и оборудования, оформленные в виде трехмерных анимационных роликов.



 6. Прочие аксессуары

В комплект со стендом также входит:

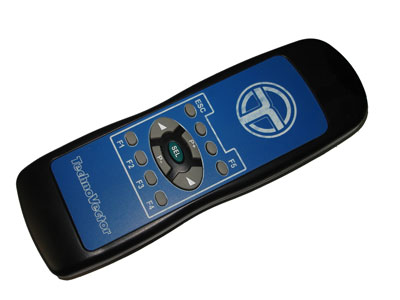

• пульт дистанционного управления, который позволяет уверенно управлять компьютером на расстояние до 10 м; дублирует функциональные клавиши основной панели управления;

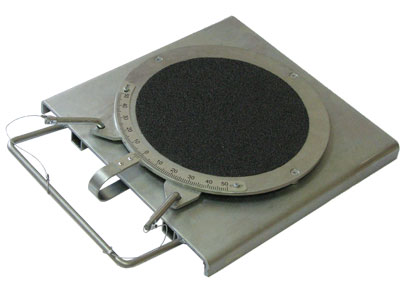

• поворотная платформа (габаритные размеры 375х365х50; грузоподъемность одной платформы 600 кг; вес одной платформы 12 кг);

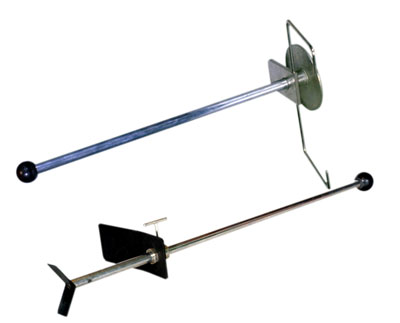

• стопор руля, упор для тормоза.
