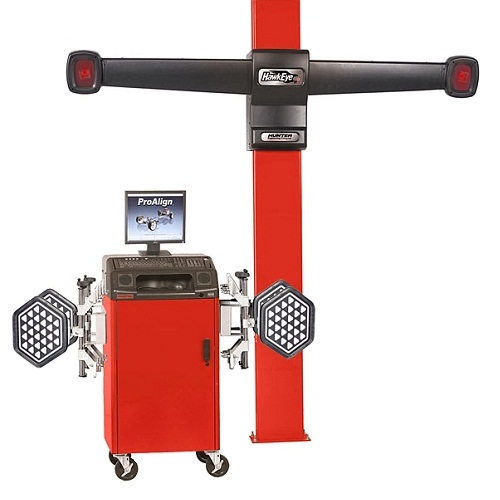

Стенд регулировки углов установки колес на основе 3D. Консоль ProAlign с кабинетом мобильным на базе операционной системы LINUX, 2 камеры, гексагональные мишени, стационарное исполнение с электромеханическим приводом траверсы видеокамер. Эконом вариант для небольших сервисов.
Описание
В 3-D стендах информация об углах схода-развала передается путем трехмерного моделирования геометрии колес транспортного средства. Высокая скорость считывания данных дает возможность предоставлять подробные сведения о состоянии кузова и подвески. На колесах устанавливаются специальные мишени, а камеры считывают по ним пространственное расположение колес. Это современный и наиболее распространенный в автосервисах стенд для регулировки развала-схождения. По сравнению с инфракрасным оборудованием, этот тип стендов обладает большей надежностью: они не имеют проводов и радиоканала для передачи данных, никакой электроники на колесах, мишени ударопрочные и не требуют калибровки после падения.
Комплект поставки:
Датчики Hawkeye HS200LZ1E. Исполнение с электромеханическим приводом траверсы видеокамер. Диапазон вертикального перемещения составляет 1600 мм (максимум). Управление приводом осуществляется через программу ProAlign. Возможна совместная работа с любой PA консолью.
2 цифровые видеокамеры высокого разрешения. Непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.
4 стандартные мишени.Имеют небьющиеся отражатели и ударопрочные корпуса. Не имеют электроники и не требуют калибровки.
4 самоцентрирующихся колесных адаптера с рабочим диапазоном от 10” до 24,5”. Для обслуживания колесных дисков диаметром до 28” требуются расширители 20-1792-1.
.png)
4 кронштейна хранения колесных адаптеров с мишенями для монтажа на колонну, кабинет или стену.
Консоль PA130E.
Фиксатор педали тормоза.
.png)
Фиксатор рулевого колеса.
.png)
Монитор LCD.
Цветной струйный принтер.
Клавиатура и мышь.
Программное обеспечение ProAlign®.
Программное обеспечение ProAlign®. Стенды развал-схождения HUNTER серии PA снащаются современным программным обеспечением ProAlign для точной и быстрой диагностики. Они позволяют измерять углы развала/схождения, тяги движения, кастера, прилежащий угол, обратное схождение, максимальный угол поворота. ПО ProAlign имеет аналогичные флагманским системам (WA) базу данных спецификаций автомобилей и ключевые функции регулировки:
WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!!
Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.
CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза.
Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам.
Измерение высоты посадки – Поддерживает автоматический ввод данных с помощью электронного измерителя, встроенного в пульт ДУ.
Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.
Регулировочные иллюстрации – Помогают при помощи графических изображений и текстовых OEM рекомендаций разобраться в процедурах регулировки.
Управление работой – Позволяет сохранить информацию о заказчике и данные УУК автомобиля в базе данных заказ-нарядов. Требуется USB flash-накопитель.
Распечатка данных – Помогает показать клиенту с помощью цветных распечаток результат проделанной работы.
