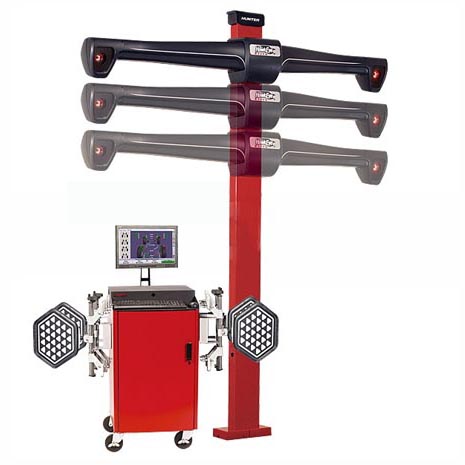

Стенд регулировки углов установки колес на основе 3D. Консоль WinAlign с кабинетом мобильным на базе операционной системы WINDOWS, 2 камеры, гексагональные мишени, стационарное исполнение с ручным приводом траверсы видеокамер. 2 года бесплатных обновлений спецификаций автомобилей.
Описание
В стендах данного типа информация об углах схода-развала передается путем трехмерного моделирования геометрии колес транспортного средства. Высокая скорость считывания данных дает возможность предоставлять подробные сведения о состоянии кузова и подвески. На колесах устанавливаются специальные мишени, а камеры считывают по ним пространственное расположение колес. Это современный и наиболее распространенный в автосервисах стенд для регулировки развала-схождения. По сравнению с инфракрасным оборудованием, этот тип стендов обладает большей надежностью: они не имеют проводов и радиоканала для передачи данных, никакой электроники на колесах, мишени ударопрочные и не требуют калибровки после падения.
Комплект поставки:
Датчики Hawkeye HS221ML1E. Исполнение с ручным приводом траверсы видеокамер. Диапазон перемещения траверсы составляет 1143 мм при отсутствии кронштейнов хранения адаптеров и мишеней на колонне или 990 мм при их установке. Возможна совместная работа с любым типом WA кабинетов. Крепление стационарного кабинета на колонну не предусмотрено.
2 цифровые видеокамеры высокого разрешения. Непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.
4 стандартные мишени. Имеют небьющиеся отражатели и ударопрочные корпуса. Не имеют электроники и не требуют калибровки.
4 самоцентрирующихся колесных адаптера с рабочим диапазоном от 10” до 24,5”. Для обслуживания колесных дисков диаметром до 28” требуются расширители 20-1792-1.
.png)
4 кронштейна хранения колесных адаптеров с мишенями. Для монтажа на колонну, кабинет или стену (требуется комплект 20-2187-1), ножничный подъемник или стойки 4-х стоечного подъемника.
Кабинет WA310E.
Внешние громкоговорители - Позволяют использовать функцию SoundGuide (Звуковой Гид) и прослушивать видеоролики.
Фиксатор педали тормоза.
.png)
Фиксатор рулевого колеса.
.png)
Кронштейн хранения фиксаторов рулевого колеса и тормоза.
Монитор LCD.
Цветной струйный принтер.
.png)
Компьютер с ПО WinAlign Элит в комплекте: системный блок, клавиатура, мышь, диски ПО WinAlign Элит установочные, электронные ключи доступа, доступ WebSpecs, руководство пользователя; лицензия на использование ОС Microsoft Windows, 2 года бесплатных обновлений спецификаций автомобилей.
ПО WinAlign имеет крупнейшую базу данных спецификаций автомобилей c возможностью ее пополнения через Интернет (WebSpecs) и множество запатентованных функций регулировки и повышения производительности.
ExpressAlign® – Позволяет выполнять регулировку каждого автомобиля наиболее рационально. Анализирует полученные измерения и предлагает оптимальную последовательность действий с наименьшим количеством требуемых шагов.
WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!! и может выполняться с вывешенной осью.
База данных инструментов и регулировочных комплектов – Упрощает подбор необходимых для регулировки каждого автомобиля инструментов и комплектов и экономит требуемое для этого время.
Виртуальный вид – Наглядно представляет УУК автомобиля на трехмерной модели в режиме реального времени.
Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.
CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза.
Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам.
Регулировка без колес – Ускоряет процесс регулировки в случаях с ограниченным или неудобным доступом к регулировкам с установленным колесом. Требуется комплект адаптеров 20-1978-1.
ABC® (Автоматический калькулятор втулок) – Определяет размер и положение втулки для одновременной регулировки развала и продольного наклона передних колес пикапов/фургонов без затрат времени на нулевую втулку.
Измерение высоты посадки – Поддерживает автоматический ввод данных с помощью электронного измерителя, встроенного в пульт ДУ.
Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.
WinAlignTuner™ – Помогает выполнять настройку подвески автомобилей с модифицированной ходовой частью. Требуется комплект ПО 20-2004-1. Дополнительно рекомендуются дистанционный индикатор 30-418-1-X-XF и Bump Steer комплект лебедки 20-2011-1.
Видеобиблиотека – включает более 300 видеороликов, охватывающих все аспекты развал-схождения. Помогает при общении с клиентами, позволяет разобраться с необычными проблемами, делает механика более компетентным.
Режим осмотра «Укажи и щелкни» – Позволяет, используя более 4000 фотографий и иллюстраций, упростить инспекцию подвески и рулевого управления автомобиля.
Автоматическое распознавание вывешивания оси.
Распечатка данных – Помогает показать клиенту с помощью подробных цветных распечаток результат проделанной работы, а также объяснить о необходимости замены деталей и проведения ремонта.
CodeLink™ – Быстро и легко перенастраивает датчик угла положения рулевого колеса в соответствии с требованиями OEM для корректной работы системы стабилизации курсовой устойчивости. Требуется комплект 20-2813-1.
TouchRemote™ – Позволяет с помощью Apple iPhone, iPod touch и iPad устройств дистанционно работать с WinAlign, обеспечивая:отображение значений УУК в реальном времени; контроль и управление WinAlign; возможность просмотра регулировочных иллюстраций и изображений. Требуется комплект 20-2477-1, WinAlign 11.1 и бесплатное приложение "HunterTouchRemote" с iTunes®. Компьютер должен быть оснащен Wi-Fi адаптером.
Ассистент заезда - Позволяет безопасно и легко спозиционировать автомобиль на подъемнике/яме без посторонней помощи. Видеоинформация с веб-камеры выводится на экран монитора. Требуется веб-камера.
