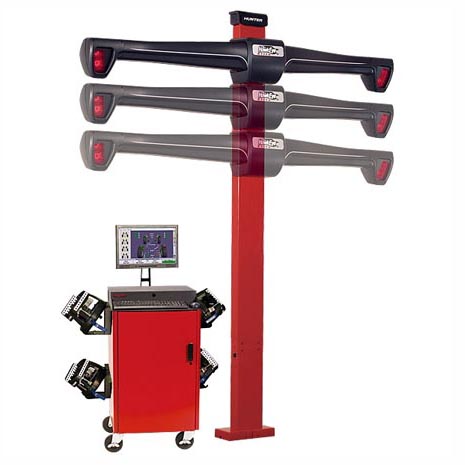

Стенд регулировки углов установки колес 3D. Консоль WinAlign с кабинетом мобильным на базе системы WINDOWS, 4 камеры, адаптеры быстрой фиксации QuickGrip, стационарный с установкой на пол с электромеханическим приводом траверсы видеокамер.
Описание
Высокопроизводительные стенды развал-схождения марки Hunter оснащены запатентованными адаптерами быстрой фиксации QuickGrip и обеспечивают точное определение угла постановки колес. Технология 3D сканирования с датчиками Hawkeye Elite позволяет сократить время проверки автомобиля до 4 минут. Это увеличивает пропускную способность автосервиса и ускоряет окупаемость оборудования.
Преимущества стендов Hunter:
1. Улучшенная конструкция адаптеров. Они быстро крепятся на покрышку автомобиля (не на диск) и не требуют регулировки по размеру. Масса адаптера составляет всего 2,7 кг, а ширина – 23 см. Это хорошее решение для узких постов обслуживания;
2. Компактные и легкие трехмерные мишени быстро распознаются датчиками. Они не имеют кабелей и не требуют калибровки. Позволяют измерять максимальный угол поворота;
3. Четыре камеры с разрешением 5 Мп. Измерение проводится быстро и с высокой точностью;
4. Кронштейны для хранения мишеней. Подставки смонтированы на подъемнике для быстрой установки на колеса;
5. Компенсация прокатыванием. Для точной диагностики сход-развала достаточно однократного прокатывания машины и вращения рулем для вычисления кастера;
6. Возможность установки CodeLink – диагностического оборудования, заменяющего несколько OEM-датчиков;
7. Удобные компьютерные программы с понятным интерфейсом и пошаговыми инструкциями по выполнению процедуры;
8. Результаты измерений готовы через 90 секунд.
Комплект поставки:
Датчики Hawkeye Elite HE421FC3E. Исполнение с электромеханическим приводом траверсы видеокамер. Диапазон вертикального перемещения составляет 1600 мм (максимум). Управление приводом осуществляется через программу WinAlign. Возможна совместная работа с любым типом WA кабинетов.
.png)
4 цифровые видеокамеры высокого разрешения. Непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.
.png)
4 трехмерные (TD) мишени. Быстро распознаются камерами. Обеспечивают больший угол видения по вертикали и горизонтали. Компактные и легкие. Имеют полимерные ударопрочные корпуса. Не имеют электроники и не требуют калибровки.
.png)
2 мишени для измерения максимального угла поворота.
.png)
4 адаптера быстрого зажима. Захватывают за шину. Быстро фиксируются с помощью пальцевого рычага. Не имеют вращающихся рукояток. Легкие и прочные. Допускается несоосная установка.
.png)
Крюки для адаптеров быстросменные. Для работы с колесами диаметром до 37". Один тип используется приблизительно в 90% случаев.
.png)
Удлинители адаптеров быстрого зажима. Для работы с колесами, имеющими глубоко расположенную или выступающую ступицу.
.png)
Манжеты защитные для адаптеров и удлинителей, 4+4 шт.
.png)
4 кронштейна хранения адаптеров с мишенями для монтажа на колонну, кабинет или стену, ножничный подъемник или стойки 4-х стоечного подъемника.
.png)
Кабинет WA310E.
Внешние громкоговорители - Позволяют использовать функцию SoundGuide (Звуковой Гид) и прослушивать видеоролики.
Фиксатор педали тормоза.
.png)
Фиксатор рулевого колеса.
.png)
Кронштейн хранения фиксаторов рулевого колеса и тормоза.
Монитор LCD.
Цветной струйный принтер.
.png)
Компьютер с ПО WinAlign Элит в комплекте: системный блок, клавиатура, мышь, диски ПО WinAlign Элит установочные, электронные ключи доступа, доступ WebSpecs, руководство пользователя; лицензия на использование ОС Microsoft Windows, 2 года бесплатных обновлений спецификаций автомобилей.
ПО WinAlign имеет крупнейшую базу данных спецификаций автомобилей c возможностью ее пополнения через Интернет (WebSpecs) и множество запатентованных функций регулировки и повышения производительности.
ExpressAlign® – Позволяет выполнять регулировку каждого автомобиля наиболее рационально. Анализирует полученные измерения и предлагает оптимальную последовательность действий с наименьшим количеством требуемых шагов.
WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!! и может выполняться с вывешенной осью.
База данных инструментов и регулировочных комплектов – Упрощает подбор необходимых для регулировки каждого автомобиля инструментов и комплектов и экономит требуемое для этого время.
Виртуальный вид – Наглядно представляет УУК автомобиля на трехмерной модели в режиме реального времени.
Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.
CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза.
Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам.
Регулировка без колес – Ускоряет процесс регулировки в случаях с ограниченным или неудобным доступом к регулировкам с установленным колесом. Требуется комплект адаптеров 20-1978-1.
ABC® (Автоматический калькулятор втулок) – Определяет размер и положение втулки для одновременной регулировки развала и продольного наклона передних колес пикапов/фургонов без затрат времени на нулевую втулку.
Измерение высоты посадки – Поддерживает автоматический ввод данных с помощью электронного измерителя, встроенного в пульт ДУ.
Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.
WinAlignTuner™ – Помогает выполнять настройку подвески автомобилей с модифицированной ходовой частью. Требуется комплект ПО 20-2004-1. Дополнительно рекомендуются дистанционный индикатор 30-418-1-X-XF и Bump Steer комплект лебедки 20-2011-1.
Видеобиблиотека – включает более 300 видеороликов, охватывающих все аспекты развал-схождения. Помогает при общении с клиентами, позволяет разобраться с необычными проблемами, делает механика более компетентным.
Режим осмотра «Укажи и щелкни» – Позволяет, используя более 4000 фотографий и иллюстраций, упростить инспекцию подвески и рулевого управления автомобиля.
Автоматическое распознавание вывешивания оси.
Распечатка данных – Помогает показать клиенту с помощью подробных цветных распечаток результат проделанной работы, а также объяснить о необходимости замены деталей и проведения ремонта.
CodeLink™ – Быстро и легко перенастраивает датчик угла положения рулевого колеса в соответствии с требованиями OEM для корректной работы системы стабилизации курсовой устойчивости. Требуется комплект 20-2813-1.
TouchRemote™ – Позволяет с помощью Apple iPhone, iPod touch и iPad устройств дистанционно работать с WinAlign, обеспечивая:отображение значений УУК в реальном времени; контроль и управление WinAlign; возможность просмотра регулировочных иллюстраций и изображений. Требуется комплект 20-2477-1, WinAlign 11.1 и бесплатное приложение "HunterTouchRemote" с iTunes®. Компьютер должен быть оснащен Wi-Fi адаптером.
Ассистент заезда - Позволяет безопасно и легко спозиционировать автомобиль на подъемнике/яме без посторонней помощи. Видеоинформация с веб-камеры выводится на экран монитора. Требуется веб-камера.
FIA – Система взаимодействия стенда и подъемника развал-схождения. Обладает следующими возможностями. Автоматическое включение камер при подъеме автомобиля на измерительную высоту. Автоматический контроль и управление сдвижными пластинами и поворотными кругами. Одновременная автоматическая настройка давления в шинах в соответствии со спецификациями. Требуется FIA-подъемник.
.png)
