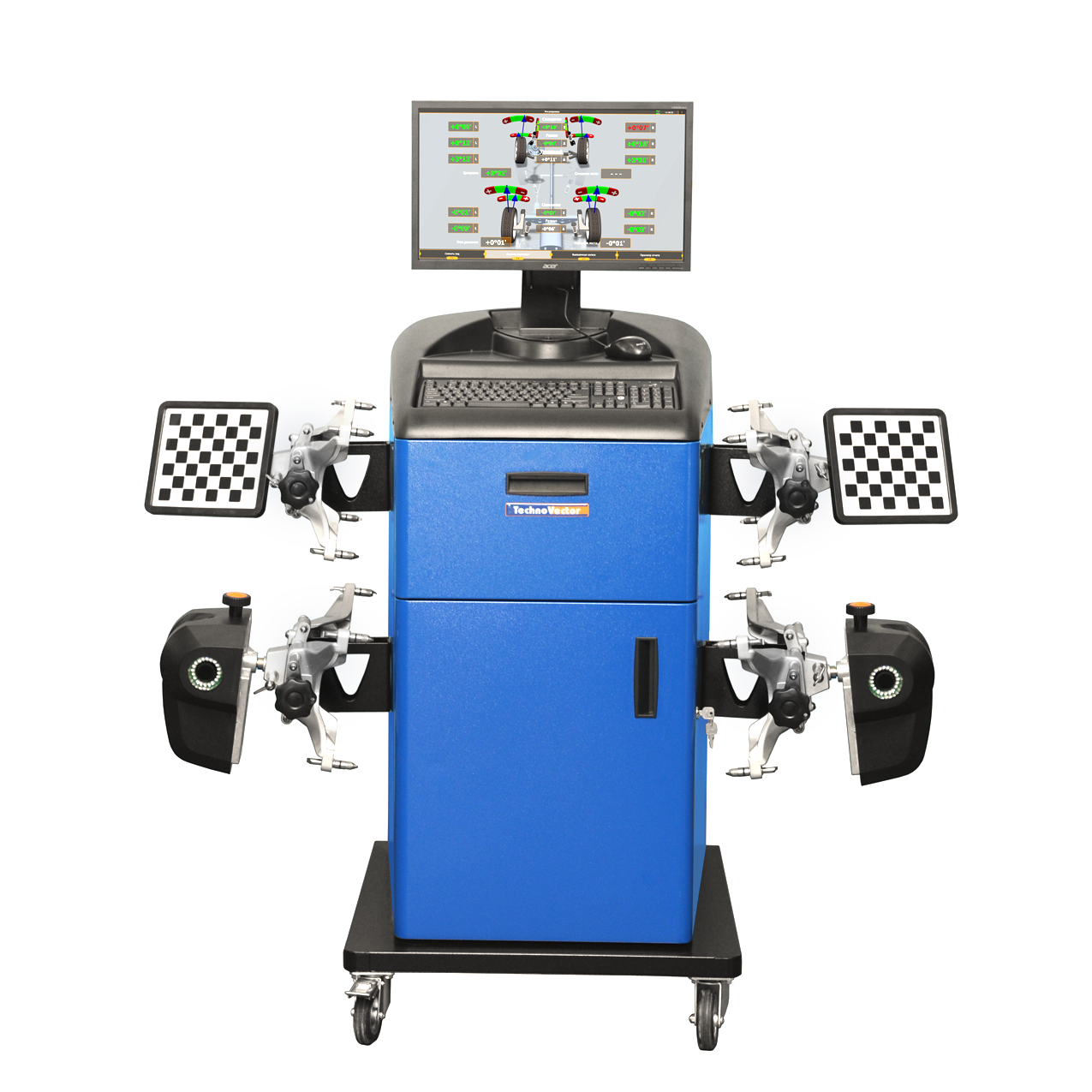

Гибридный стенд регулировки углов установки колес, совмещающий CCD и 3D-технологии. Позволяет установку в небольших помещениях (нет ограничений по расстоянию между подъемником и фронтальной стеной). Мобильная компьютерная стойка на базе операционной системы WINDOWS. Беспроводная связь между датчиками и компьютерной стойкой. Компенсация биений прокатыванием. Бесплатное обновление. 2 года гарантии.
Описание
Уникальный стенд для регулировки углов установки колес легковых автомобилей, объединяющий CCD и 3D-технологии. На задние колеса автомобиля устанавливаются датчики с интегрированными камерами, а на передние ударопрочные мишени-отражатели с градиентным рисунком. Компактнее 3D-решений (не нужна центральная стойка с камерами) и надежнее и быстрее CCD-стендов. Беспроводная связь между датчиками и коммуникационной стойкой.
В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес. Так как вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.
Процедура "компенсация биения дисков" выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль ~ на 40 см., и данная процедура будет выполнена.
Комплект поставки:

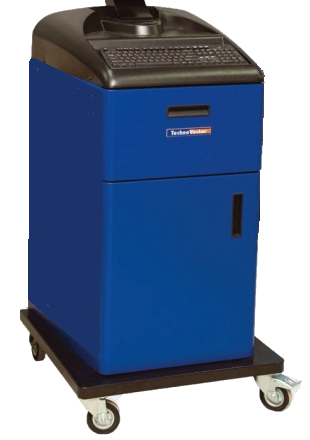

Мобильная компьютерная стойка.
Блок-камеры. Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi. Устанавливаются на задние колеса.
2 мишени отражатели на передние колеса. Обеспечивают больший угол видения по вертикали и горизонтали. Компактные и легкие. Имеют небьющиеся отражатели и ударопрочные корпуса. Плоские мишени с градиентным рисунком покрытые защитным слоем. Не имеют электроники.

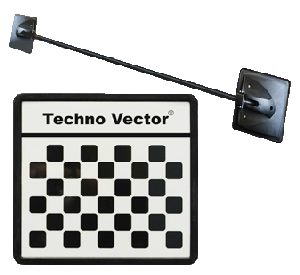

Вал с референсными мишенями.
.png)
4 самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.
Пульт дистанционного управления.
Стопор руля.
Фиксатор педали тормоза.
.png)

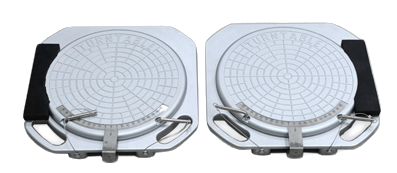

Комплект поворотных платформ используется при выполнении работ на стендах сход-развал с технологией 3D для поперечной разгрузки передних колес автомобиля. Габаритные размеры платформы: 375х365х50мм. Грузоподъемность одной платформы: 1000 кг. Вес одной платформы: 17 кг.
.png)
Монитор LCD.
Принтер цветной струйный.
Компьютер с ПО ТехноВектор 3D.
.png)
Программное обеспечение стендов Техно Вектор 3D работает в операционной среде Windows 7. Программное обеспечение стенда поддерживает ASA Network (коммуникационный стандарт для СТО и дилерских центров). Позволяет централизованно принимать заказы и отправлять результаты измерений в пункты приема автомобилей.
.jpg)
Просмотр изображений базы данных;
.jpg)
Установка мишеней;
Режим компенсации прокаткой;
Режим измерений;
.jpg)
Режим регулировки 3D (семь режимов);
.jpg)
Режим регулировки 2D (два режима);
.jpg)
Проверка правильной калибровки камер;
Просмотр отчета;
В состав ПО входят обучающие материалы с подробным описанием процесса регулировки, работы программы и оборудования, оформленные в виде трехмерных анимационных роликов;
