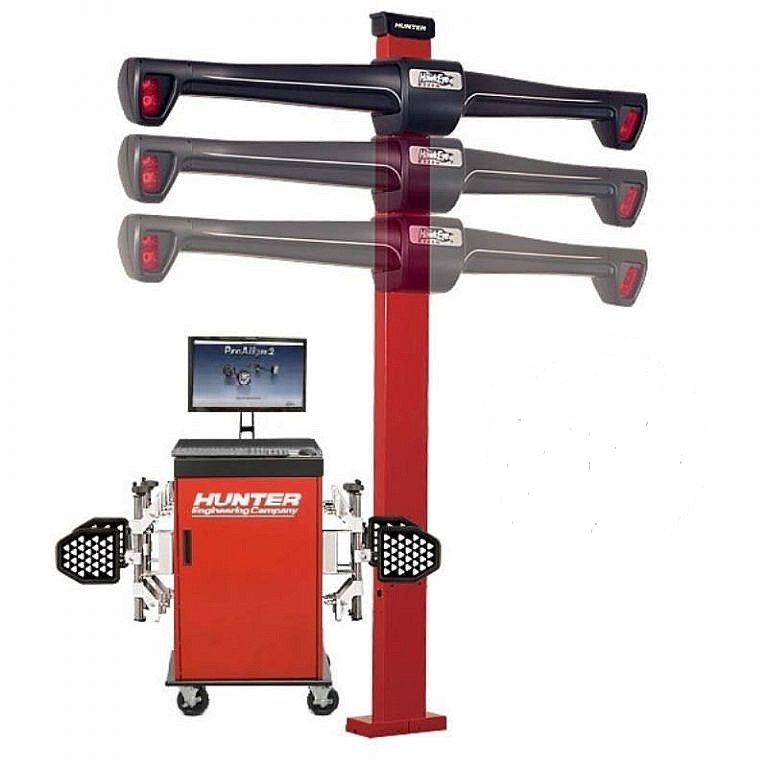

Стенд с 3-D технологией для измерения и регулировки углов установки колес. Система измерения: HS221ML2S, двухкамерная с механическим лифтом. Исполнение - стационарное напольное. Кабинет мобильный экономичный РА 210. Мишени высокого разрешения HD. Применение – подъемник.
Описание
Система измерения углов установки колес Hunter Engineering на базе операционной системы Linux.
Улучшена эргономика и быстродействие системы.
Унифицированы узлы, позволяющие недорого произвести дооснащение до систем WA.
Преимущества высокой точности и надежности 3D технологий.
Камеры с разрешением 5мп, обеспечивают более точные измерения на всем диапазоне высот.
Доступные принтеры HP8210OfficeJet; HP8100 OfficeJet
Преимущества
Датчики HawkEye используют 3D технологию для получения точных измерений.
Оператор может использовать как режим «текущей плоскости» (мишени задают
«базовую плоскость» для измерений), так и традиционный метод развал-схождения,
где базовой плоскостью служит подъёмник.
Измеряет углы развала, кастера, схождения, угол тяги движения, угол поперечного
наклона поворотной оси, прилежащий угол, обратное схождение при повороте и
максимальный угол поворота.
Быстрая процедура компенсации прокатыванием помогает увеличить количество
обслуживаемых за смену автомобилей.
Измерительная система:
HS221ML2E - двухкамерная (HS421ML2E - четырехкамерная) c камерами высокого
разрешения, с механическим лифтом на колонне.
Диапазон перемещения лифта составляет 1143 мм при отсутствии кронштейнов
хранения адаптеров и мишеней на колонне или 990 мм при их установке.
За счет применения ручного лифта-подъемника камер, которые поднимаются,
исполнение ML обеспечивает дополнительные рабочие высоты, что позволяет
работать как на уровне пола, так и на максимальной высоте подъема.
Стационарно крепится к полу анкерными болтами.
Самоцентрирующиеся колёсные адаптеры
работают с полным диапазоном размеров колёсных дисков, что позволяет использовать
их в работе как с колесами легковых, так и грузовых автомобилей (от 10” до 24,5”).
Доступны дополнительные расширители и адаптеры для специальных колес (до 28”).
Мишени высокого разрешения:
Обеспечивают больший угол видения по вертикали и горизонтали;
Компактные и легкие;
Имеют небьющиеся отражатели и ударопрочные корпуса;
Не имеют электроники и не требуют калибровки.
База данных заводских спецификаций автомобилей международных производителей –
более чем 20 лет.
Пользователь может самостоятельно вносить в базу данных дополнительные спецификации автомобилей.
Опционные ежегодные обновления базы данных и программного обеспечения могут быть
выполнены пользователем самостоятельно.
Программное обеспечение ProAlign.


Комплектация
Измерительная система HS221ML2S :
- 2 цифровые видеокамеры высокого разрешения
- 4 мишени высокого разрешения:
- 4 самоцентрирующихся колесных адаптера с рабочим диапазоном от 10” до 24,5”.
- 4 кронштейна хранения колесных адаптеров
Мобильный экономичный с металлическим верхом РА 210
- Фиксатор педали тормоза
- Фиксатор рулевого колеса
- Монитор LCD 21”
- Принтер цветной струйный
- Компьютер с программным обеспечением ProAlign
