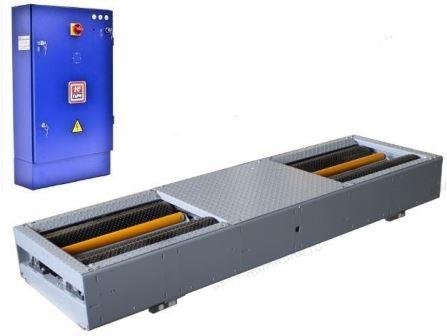

Стенд для контроля эффективности рабочей и стояночной тормозных систем (ТС), устойчивости при торможении автомобилей с нагрузкой на ось до 3,5 тонн. Стационарный.
Описание
Особенности роликового тормозного стенда:
Установка блока роликов в уровень с полом. Обработка результатов измерений на ПК и вывод
их на экран монитора и принтер.
Управление тормозным стендом производится с пульта дистанционного управления (опция), который передает сигналы компьютеру по радиоканалу, или с клавиатуры ПК.
Режим 4WD позволяет испытывать автомобили с одной или несколькими ведущими осями.
Усилие на органе управления тормозами измеряется специальным беспроводным датчиком
силы (опция), и передается по радиоканалу на ПК стенда.
Надежная система измерений. В конструкции тормозных стендов ГАРО применяются высоконадежные тензометрические датчики отечественного производства. Каждый датчик имеет отдельный паспорт завода изготовителя. Применяемые силовые и весовые датчики проверены тяжелыми условиями эксплуатации.
В базовой комплектации использованы два режима помощи выезда автомобиля со стенда:
блокировка роликов или принудительное вращение роликов стенда.
По умолчанию используется вращение. Режим помощи при выезде может быть изменен только сервисным представителем при использовании сервисного ключа.
Система самодиагностики (заложена в «Сервисной программе ГАРО»).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Максимальная нагрузка на ось, кг
|
3500
|
|
Диапазон измерений тормозной силы (на одном колесе), кН
|
0 - 10
|
|
Диапазон измерений силы на органе управления ТС, Н
|
0 – 100
(датчик усилия – опция)
|
|
Диапазон измерений массы приходящейся на ось, кг
|
0 - 3500
|
|
Диапазон измерений давления сжатого воздуха, МПа (бар)
|
Не предусмотрено
|
|
Диапазон измерений усилия вталкивания сцепного устройства, Н
|
0 - 3700
(нагружатель ТСУ – опция)
|
|
Количество скоростей испытаний
|
1
|
|
Начальная скорость торможения, имитируемая на стенде, км/ч
|
4,4
|
|
Диаметр роликов, мм
|
220
|
|
Длина роликов, мм
|
700
|
|
Ширина колеи, мм
|
800 - 2200
|
|
Диапазон диаметра колес автомобиля, мм
|
520 - 790
|
|
Потребляемая мощность не более, кВт
|
8
|
|
Максимальная кратковременная мощность не более, кВт
|
20
|
|
Электропитание, В
|
380
|
|
Габаритные размеры опорного устройства
|
700 х 2332 х 300
|
|
Масса опорного устройства, кг
|
450
|
|
Габаритные размеры силового шкафа
|
600 х 210 х 1000
|
|
Масса силового шкафа, кг
|
31
|
Комплект поставки арт. 612-70:
1. СТС-4-СП-11 – Опорное устройство с комплектом силовых и коммуникационных кабелей.
2. Устройство взвешивания нагрузки на ось.
3. Шкаф силовой.
4. Комплект ПО СТС и документации.
Рама фундаментная для опорного устройства в комплект поставки не входит. Поставляется отдельно.
