Линия для контроля технического состояния легковых автомобилей с нагрузкой на ось до 3,5 тонн при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ.
Описание
Принцип работы линии заключается в последовательном сборе и программной обработке результатов измерений и визуального контроля технического состояния АТС при помощи измерительных приборов и оборудования, входящих в линию.
Результаты измерений и визуального контроля фиксируются в программе линии автоматически по радиоканалу, а также вручную (через клавиатуру ПК или с помощью мобильного поста) и выводятся на экран монитора или распечатываются на принтере в форме диагностической карты, сводки тормозного стенда и заключения о техническом состоянии АТС.
Технические данные на АТС выбираются из базы данных ПО ЛТК, имеющей средства для расширения. Регистрационные данные АТС вводятся вручную или автоматически из базы данных регистрации транспортных средств ГИБДД.

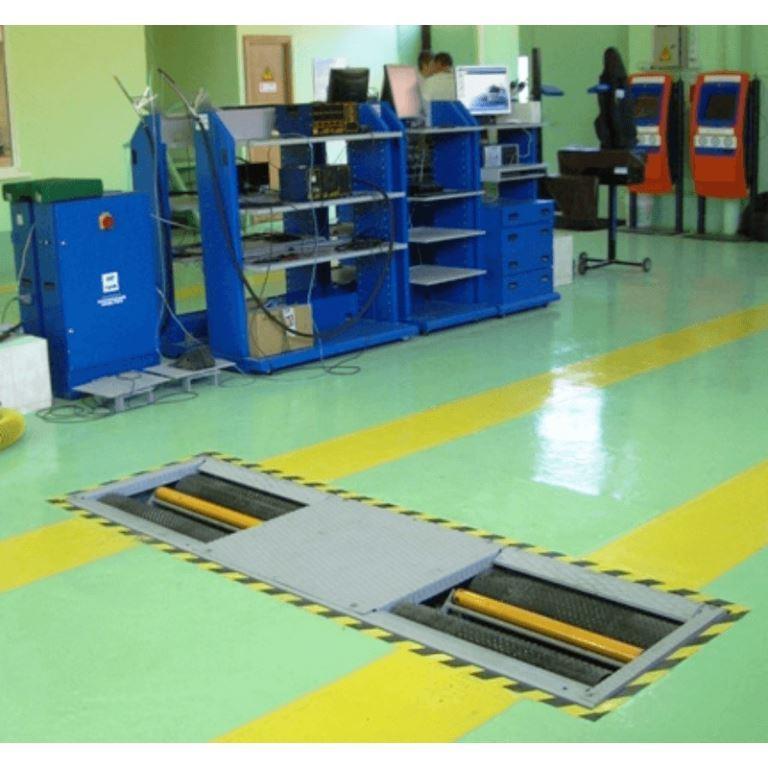

Основу линий составляют тормозной стенд CТС-4-СП-11. Контрольно-измерительное оборудование, входящее в комплект поставки линии, размещается на подготовленных для установки этого оборудования площадках и приборных стойках.
Выбор планировки размещения оборудования зависит от наличия или отсутствия смотровой
канавы и подъемника в помещении, где будет расположена линия.
Технические данные измеряемых параметров:
|
Наименование
параметра
|
Значение
параметра
|
Пределы
допускаемой
относительной
погрешности, %
|
|
Тормозной силы на одном колесе, кН
|
1 - 10
|
± 3
|
|
Силы, создаваемой на органе управления, Н
|
300 - 1000
|
± 4
|
|
Массы каждого взвешивающего устройства, кг
|
0 - 3500
|
± 3
|
|
Угла поворота рулевого колеса, град
|
0 - 55
|
± 0,5 угл. град
|
|
Угла наклона светотеневой границы, угл. мин.
|
0 - 140
|
± 15 угл. мин
|
|
Силы света внешних световых приборов, кд
|
1 – 100 000
|
± 15
|
|
Содержания углеводородов, млн1
|
0 – 2 000
|
± 6
|
|
Содержания оксида углерода, об.д.%
|
0 - 5,00
|
± 6
|
|
Содержания диоксида углерода, об.%
|
0 – 16
|
± 6
|
|
Содержания кислорода, об.д.%
|
0 – 21
|
± 6
|
|
Дымности, %
|
0 - 99,9
|
± 2
|
|
Светопропускания стекол, %
|
45 - 99
|
± 5
|
Состав линии:
1. Стенд СТС-4-СП-11 – контроль тормозных систем, АТС с нагрузкой на ось до 3,5т.
2. Прибор ОПК – проверка внешних световых приборов АТС.
3. Газоанализатор АВГ-4.0-01 – контроль СО, СН, СО2, О2, λ, отработавших газов АТС,
тахометр, контроль температуры масла в картере двигателя
4. Дымомер АВГ-1Д – контроль дымности дизельных двигателей, тахометр, контроль
температуры масла в картере двигателя
5. Прибор ИСС-1 – контроль светопропускания стекол
6. Люфтомер ИСЛ-401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля
7. Комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между приборами, входящими в ЛТК и персональным компьютером
8. Програмный продукт.
9. Стойка приборная СП-3
10. Стойка приборная СП-4
11. Секундомер СОС пр-26-2-000
12. Комплект эксплуатационных документов
13. Манометр шинный
14. Штангенциркуль
* В комплект поставки НЕ ВХОДЯТ комплект ПК и комплект инструментов для поверки
тормозных стендов.
